প্রিফ্যাব্রিকেটেড ইস্পাত কাঠামো H আকৃতির ইস্পাত উপাদান সহ কর্মশালার ভবন

প্রিফ্যাব্রিকেটেড ইস্পাত কাঠামো H আকৃতির ইস্পাত উপাদান সহ কর্মশালার ভবন

I. H আকৃতির ইস্পাত কাঠামো নির্মাণ উপকরণ
এইচ-আকৃতির ইস্পাত একটি অর্থনৈতিক এবং দক্ষ ধরণের ইস্পাত যা "এইচ" এর ক্রস-সেকশন আকৃতির। এর ক্রস-সেকশন বৈশিষ্ট্যগুলির কারণে (বিশাল ফ্ল্যাঞ্জ, পাতলা ওয়েব এবং সমান্তরাল বিতরণ),এটি ইস্পাত কাঠামোর ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয় এবং প্রিফ্যাব্রিকেটেড ইস্পাত কাঠামোর কর্মশালার মূল উপাদান।.

1. উপাদান বৈশিষ্ট্য
চমৎকার যান্ত্রিক বৈশিষ্ট্যঃ প্রশস্ত ফ্ল্যাঞ্জ, বড় বিভাগের মডুলাস, শক্তিশালী বাঁক এবং সংকোচন প্রতিরোধের, বড় স্প্যান এবং ভারী লোড সহ্য করার জন্য উপযুক্ত (যেমন কারখানার ক্রেন বিম,ছাদের ট্রাস, ইত্যাদি) ।
সুবিধাজনক সংযোগঃ ফ্ল্যাঞ্জটি ওয়েবে লম্ব, যা বোল্ট বা ওয়েল্ডিং সংযোগের জন্য সুবিধাজনক। কারখানার প্রিফ্যাব্রিকেশন চলাকালীন উচ্চ নির্ভুলতা প্রক্রিয়াকরণ অর্জন করা যেতে পারে,এবং সাইটে সমাবেশ দক্ষতা উচ্চ.
শিল্প উৎপাদন অভিযোজনঃ স্ট্যান্ডার্ড স্পেসিফিকেশন (যেমন উচ্চতা 200-1000 মিমি, ফ্ল্যাঞ্জ প্রস্থ 100-400 মিমি, ইত্যাদি), স্থিতিশীল এবং নিয়ন্ত্রণযোগ্য মানের সাথে ভর উত্পাদনের জন্য উপযুক্ত।
2. সাধারণ প্রকার
হট-ওল্ড H- আকৃতির ইস্পাতঃ সরাসরি ইস্পাত রোলিং প্রক্রিয়া দ্বারা গঠিত, এটি সুনির্দিষ্ট ক্রস-বিভাজন মাত্রা এবং চমৎকার যান্ত্রিক বৈশিষ্ট্য আছে,এবং প্রধান ভার বহনকারী উপাদানগুলিতে ব্যাপকভাবে ব্যবহৃত হয় (যেমন ইস্পাত কলাম এবং ইস্পাত বিম).
ঝালাই করা এইচ-আকৃতির ইস্পাতঃ এটি ইস্পাত প্লেটগুলি ঝালাই এবং স্প্লাইসিং দ্বারা তৈরি করা হয় এবং বিশেষ স্পেসিফিকেশন (যেমন অ-মানক উচ্চতা এবং বেধের মতো) কাস্টমাইজ করা যায়,এবং অ-স্ট্যান্ডার্ড উপাদান বা স্থানীয় শক্তিশালীকরণ অংশের জন্য ব্যবহৃত হয়.

ii. ইস্পাত কাঠামো কারখানার বিল্ডিং

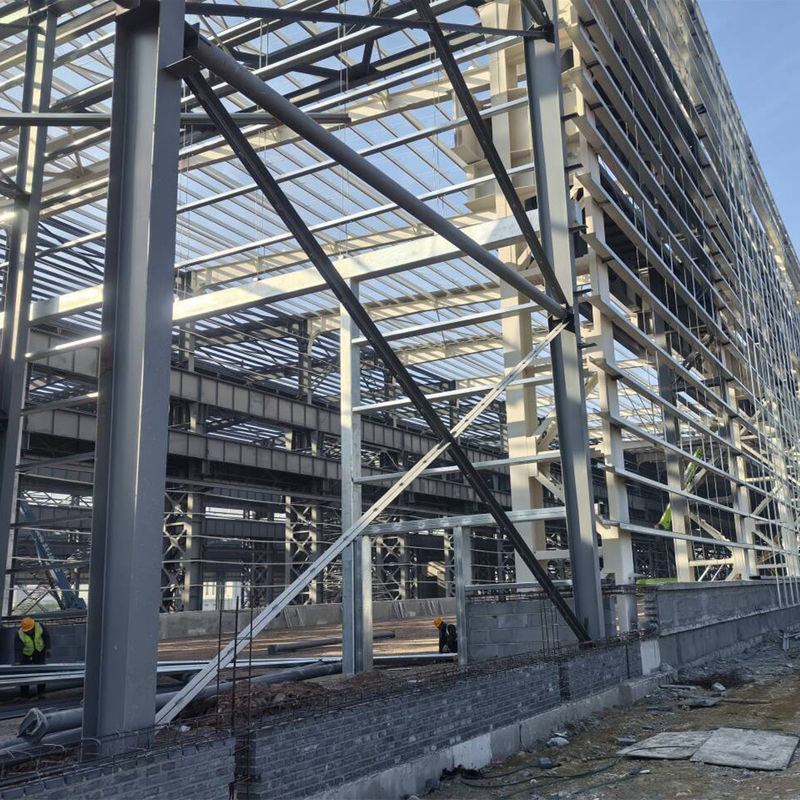

প্রিফ্যাব্রিকেটেড ইস্পাত কাঠামো কর্মশালাগুলি এমন একটি বিল্ডিং যা প্রধান কাঠামো হিসাবে এইচ-আকৃতির ইস্পাত ব্যবহার করে, অন্যান্য প্রিফ্যাব্রিকেটেড উপাদানগুলির সাথে একত্রিত হয় (যেমন রঙিন ইস্পাত প্লেট ছাদ,দেওয়াল প্যানেলমূল কাঠামোটি কারখানায় প্রক্রিয়াজাত করা হয় এবং তারপরে দ্রুত সমাবেশের জন্য সাইটটিতে পরিবহন করা হয়।

1. কাঠামোগত সিস্টেমের গঠন
প্রধান ভার বহনকারী কাঠামোঃ
ইস্পাত কলামঃ সাধারণত, উঁচু লোড বহন করার জন্য গরম-উল্লালিত বা ঝালাই করা এইচ-আকৃতির ইস্পাত ব্যবহার করা হয় (স্ব-ওজন, সরঞ্জাম ওজন ইত্যাদি) ।
ইস্পাত বেগ: H-shaped steel beams (such as welded H-shaped steel or high-frequency welded H-shaped steel) are used for lateral load-bearing of the roof/floor and are connected to steel columns through high-strength bolts or welding to form a frame system.

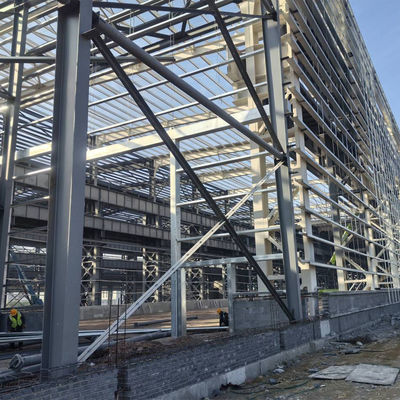

সমর্থন সিস্টেমঃ এটিতে আন্তঃ-কলম সমর্থন (অংশগত অনুভূমিক শক্তি প্রতিরোধের জন্য) এবং ছাদ সমর্থন (প্লেনের বাইরে স্থিতিশীলতা নিশ্চিত করার জন্য) অন্তর্ভুক্ত রয়েছে এবং বেশিরভাগই অ্যাঙ্গেল স্টিল ব্যবহার করে,গোলাকার ইস্পাত বা এইচ আকৃতির ইস্পাত প্রোফাইল.
ঘরের গঠন

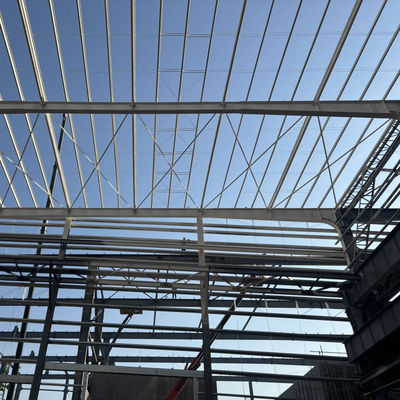

ছাদ সিস্টেমঃ সাধারণত ব্যবহৃত রঙিন ইস্পাত প্লেট (যেমন অ্যালুমিনিজড জিংক রঙ-আচ্ছাদিত ইস্পাত প্লেট) + জলরোধী রোলস / বিচ্ছিন্নতা কাঠ, purlins (সি আকৃতির ইস্পাত বা Z আকৃতির ইস্পাত) দিয়ে সংযুক্ত।কিছু কারখানা ভবন প্রোফাইলযুক্ত ইস্পাত শীট কম্পোজিট মেঝে ডেক স্ল্যাব গ্রহণ করে (যা ফর্মওয়ার্ক এবং লোড বহনকারী স্তর হিসাবেও কাজ করে).

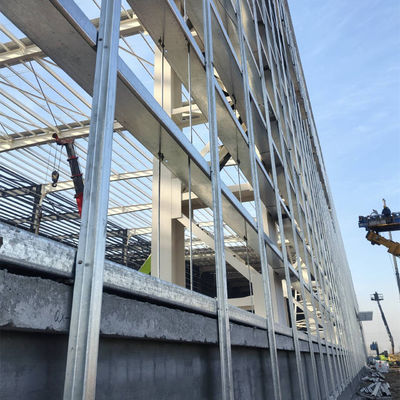

দেয়াল সিস্টেমঃ রঙিন ইস্পাত প্লেট দেয়াল প্যানেল (উইন্ডোজ এবং বায়ুচলাচল খোলার সাথে) বা স্যান্ডউইচ প্যানেল (ভাল তাপ নিরোধক এবং শব্দ নিরোধক কর্মক্ষমতা সহ),পুলিন বা কিলের মাধ্যমে ইস্পাত কলামে সংযুক্ত.
সহায়ক সিস্টেমঃ
মৌলিক সংযোগঃ সামগ্রিক স্থিতিশীলতা নিশ্চিত করার জন্য ইস্পাত স্তম্ভের নীচে অ্যাঙ্কর বোল্টের মাধ্যমে কংক্রিট ভিত্তিতে দৃঢ়ভাবে সংযুক্ত করা হয়।
দরজা এবং উইন্ডো / সরঞ্জাম ইন্টারফেসঃ দরজা এবং উইন্ডো খোলার জন্য রিজার্ভ ইন্টারফেস, ক্রেন বিম ট্র্যাক (ভারী কারখানা ভবন জন্য), বায়ুচলাচল নল, ইত্যাদি, উত্পাদন প্রয়োজনীয়তা পূরণের জন্য।
2. অ্যাপ্লিকেশন দৃশ্যকল্প
শিল্প উদ্ভিদঃ যান্ত্রিক উত্পাদন, অটোমোবাইল সমাবেশ, ইলেকট্রনিক প্রসেসিং ইত্যাদির জন্য কর্মশালাগুলিতে বড় স্প্যান (24-60 মিটার), উচ্চ স্থান (8-12 মিটার) প্রয়োজনএবং উচ্চ লোড বহন ক্ষমতা (ক্রেনের টন ক্ষমতা 5-50t).
গুদাম ও সরবরাহঃ ই-কমার্স গুদাম, কোল্ড চেইন লজিস্টিক সেন্টার, যার দ্রুত নির্মাণ এবং উচ্চ স্থান ব্যবহারের প্রয়োজন।
পাবলিক বিল্ডিং: স্টেডিয়াম, প্রদর্শনী হল এবং অস্থায়ী জরুরী সুবিধা (যেমন মহামারী বিচ্ছিন্নতা ওয়ার্ড), যার নির্মাণের সময়কাল কম এবং এটি বিচ্ছিন্ন এবং পুনরায় ব্যবহারযোগ্য হতে হবে।
হালকা ইস্পাত কাঠামো ঘরঃ অফিস বিল্ডিং, ছাত্রাবাস এবং গার্ড কক্ষের মতো কম উচ্চতার বিল্ডিং, হালকা ওজনের ঘের উপাদান (যেমন ওএসবি বোর্ড, রক উল বোর্ড) সহ।
3. মূল সুবিধা
সংক্ষিপ্ত নির্মাণ সময়ঃ কারখানার প্রিফাব্রাকশন (উপাদানের নির্ভুলতা মিলিমিটার স্তরে পৌঁছেছে) + সাইটে বোল্ট সংযোগ,যা ঐতিহ্যবাহী কংক্রিট কাঠামোর তুলনায় নির্মাণের সময়কাল 50% এরও বেশি কমিয়ে দেয় (উদাহরণস্বরূপ, ১০,০০০ বর্গ মিটার কারখানার ভবনটি প্রায় ২-৩ মাসের মধ্যে শেষ হতে পারে) ।
সবুজ এবং পরিবেশ বান্ধবঃ ইস্পাতকে ১০০% পুনর্ব্যবহার করা যায়, কম ভিজা কাজের সাথে (বড় আকারের কংক্রিট ঢেলে দেওয়া হয় না), এবং কম শব্দ এবং ধুলো দূষণ।
অর্থনীতিঃ উপাদানগুলির মানসম্মতকরণ উপাদান ক্ষতি হ্রাস করে এবং ইনস্টলেশন শ্রম খরচ হ্রাস করে। পরবর্তী সংস্কার নমনীয় (যেমন পার্টিশন দেয়াল যুক্ত বা অপসারণ, বিন্যাস সামঞ্জস্য);
লোড বহন ক্ষমতা এবং অভিযোজনযোগ্যতাঃ এইচ আকৃতির স্টিলের উচ্চ শক্তি বড় স্প্যান এবং ভারী লোডের প্রয়োজনীয়তা পূরণ করতে পারে এবং এটির দুর্দান্ত ভূমিকম্পের কার্যকারিতা রয়েছে (ভাল নমনীয়তা),এটিকে ভূমিকম্প-প্রবণ অঞ্চলের জন্য উপযুক্ত করে তোলে.
কম রক্ষণাবেক্ষণ ব্যয়ঃ রঙিন ইস্পাত প্লেট ঘরের সিস্টেমটি ক্ষয় প্রতিরোধী (লেপ দ্বারা সুরক্ষিত), ভাল জলরোধী কর্মক্ষমতা রয়েছে এবং এর পরিষেবা জীবন 25 বছরেরও বেশি সময় পর্যন্ত পৌঁছতে পারে।

৩। সাধারণ নকশার মূল বিষয়গুলি
অগ্নি সুরক্ষা নকশাঃ Steel structures should be coated with fireproof coatings (thin type/thick type) or wrapped with fireproof boards to meet the fire resistance limit requirements of the "Code for Fire Protection Design of Buildings" (for example, একটি কারখানার বিল্ডিংয়ে II শ্রেণীর অগ্নি প্রতিরোধের রেটিং সহ, ইস্পাত কলাম / বিমগুলির অগ্নি প্রতিরোধের সীমা ≥2.5 ঘন্টা /1.5 ঘন্টা হওয়া উচিত) ।
ক্ষয় প্রতিরোধী নকশাঃ ইস্পাত উপাদানগুলির পৃষ্ঠটি গরম ডুবিয়ে গ্যালভানাইজ করা উচিত বা ক্ষয় প্রতিরোধী পেইন্ট দিয়ে আবৃত করা উচিত (যেমন ইপোক্সি জিংক সমৃদ্ধ প্রাইমার + পলিউরেথেন উপরের লেপ),এবং উপকূলীয় বা উচ্চ আর্দ্রতা এলাকায় উন্নত সুরক্ষা প্রয়োজন.
নোড ডিজাইনঃ The beam-column connection nodes must comply with the principle of strong nodes and weak components (such as using friction-type high-strength bolts + end plates for connection) to ensure the effective transmission of force during an earthquake.
